BSH0701P12A1A
PLC Controller BSH0701P12A1A Servo Motor New Original Stock In Stock
Brand: Scheider
Availability: In Stock
Request A Quote
Features

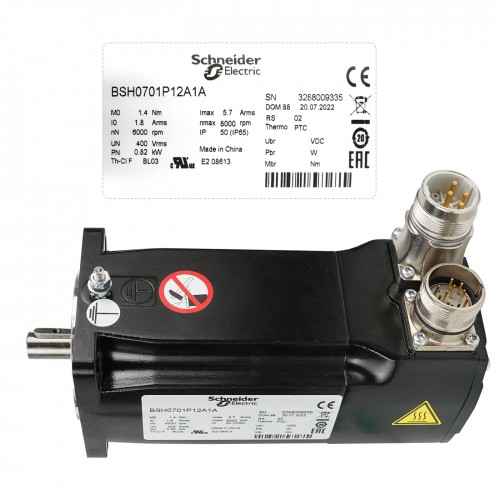

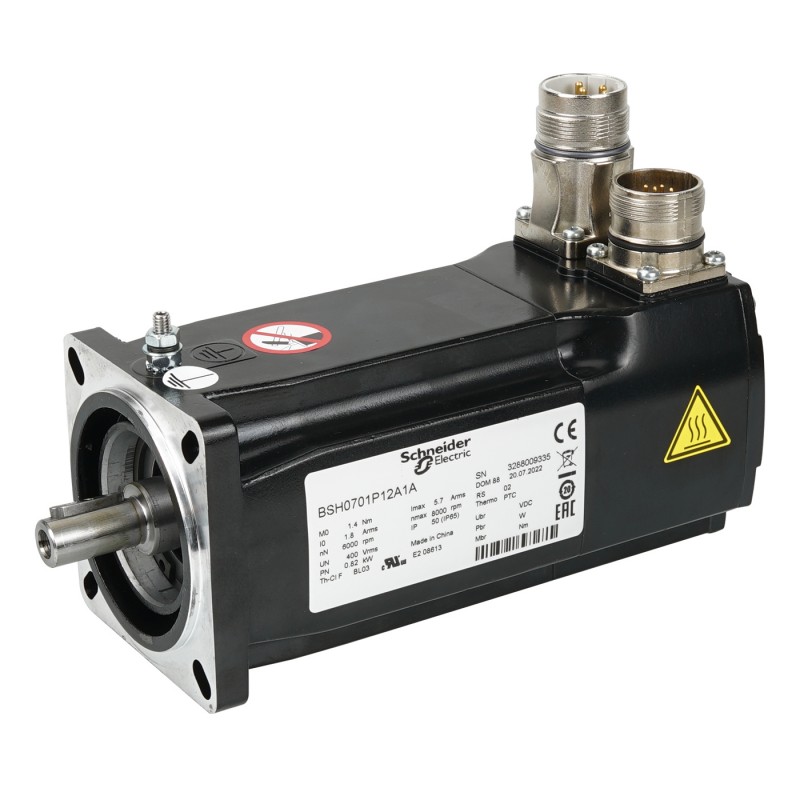

AC servo motor BSH - 1.4 N.m - 3000 rpm - keyed shaft - without brake - IP50
Type : Declaration of conformity
Languages : English
Version :
Reference : BSH0701P12A1A_REACH_DECLARATION
Conformity Information: REACh Declaration
Country: International
Perimeter: Generic
Products we have in stock
BSH0701P11A1A, BSH0701P12A2A,BSH0701P21A1A,BSH0701P22A2A,
Share This
Product Datasheet
BSH0701P12A1A (181.44KB)| Tipo de producto o componente | Servo motor |
|---|---|
| Nombre abreviado del equipo | BSH |
| máximo velocidad mecánica | 8000 rpm |
| parada continua de par de torsión | 1,4 N.m para LXM32,D12N4 en 3 A, 400 V, trifásica 1,4 N.m para LXM32,D12N4 en 3 A, 480 V, trifásica 1,4 N.m para LXM05AD10M3X, 200...240 V, trifásica 1,4 N.m para LXM05BD10M3X, 200...240 V, trifásica 1,4 N.m para LXM05CD10M3X, 200...240 V, trifásica 1,4 N.m para LXM15LD13M3, 230 V, 1 fase 1,4 N.m para LXM05AD10M2, 200...240 V, 1 fase 1,4 N.m para LXM05BD10M2, 200...240 V, 1 fase 1,4 N.m para LXM05CD10M2, 200...240 V, 1 fase 1,4 N.m para LXM15LU60N4, 230 V, trifásica |
| par de bloqueo de pico | 3,5 N.m para LXM32,D12N4 en 3 A, 400 V, trifásica 3,5 N.m para LXM32,D12N4 en 3 A, 480 V, trifásica 2,66 N.m para LXM05AD10M3X, 200...240 V, trifásica 2,66 N.m para LXM05BD10M3X, 200...240 V, trifásica 2,66 N.m para LXM05CD10M3X, 200...240 V, trifásica 2,66 N.m para LXM15LD13M3, 230 V, 1 fase 2,66 N.m para LXM05AD10M2, 200...240 V, 1 fase 2,66 N.m para LXM05BD10M2, 200...240 V, 1 fase 2,66 N.m para LXM05CD10M2, 200...240 V, 1 fase 2,66 N.m para LXM15LU60N4, 230 V, trifásica |
| potencia salida nominal | 700 W para LXM32,D12N4 en 3 A, 400 V, trifásica 700 W para LXM32,D12N4 en 3 A, 480 V, trifásica 400 W para LXM05AD10M2, 200...240 V, 1 fase 400 W para LXM05BD10M2, 200...240 V, 1 fase 400 W para LXM05CD10M2, 200...240 V, 1 fase 411 W para LXM15LD13M3, 230 V, 1 fase 400 W para LXM05AD10M3X, 200...240 V, trifásica 400 W para LXM05BD10M3X, 200...240 V, trifásica 400 W para LXM05CD10M3X, 200...240 V, trifásica 411 W para LXM15LU60N4, 230 V, trifásica |
| par nominal | 1,32 N.m para LXM32,D12N4 en 3 A, 400 V, trifásica 1,32 N.m para LXM32,D12N4 en 3 A, 480 V, trifásica 1,3 N.m para LXM05AD10M2, 200...240 V, 1 fase 1,3 N.m para LXM05BD10M2, 200...240 V, 1 fase 1,3 N.m para LXM05CD10M2, 200...240 V, 1 fase 1,31 N.m para LXM15LD13M3, 230 V, 1 fase 1,3 N.m para LXM05AD10M3X, 200...240 V, trifásica 1,3 N.m para LXM05BD10M3X, 200...240 V, trifásica 1,3 N.m para LXM05CD10M3X, 200...240 V, trifásica 1,31 N.m para LXM15LU60N4, 230 V, trifásica |
| velocidad nominal | 5000 rpm para LXM32,D12N4 en 3 A, 400 V, trifásica 5000 rpm para LXM32,D12N4 en 3 A, 480 V, trifásica 3000 rpm para LXM05AD10M2, 200...240 V, 1 fase 3000 rpm para LXM05BD10M2, 200...240 V, 1 fase 3000 rpm para LXM05CD10M2, 200...240 V, 1 fase 3000 rpm para LXM05AD10M3X, 200...240 V, trifásica 3000 rpm para LXM05BD10M3X, 200...240 V, trifásica 3000 rpm para LXM05CD10M3X, 200...240 V, trifásica 3000 rpm para LXM15LD13M3, 230 V, 1 fase 3000 rpm para LXM15LU60N4, 230 V, trifásica |
| Compatibilidad del producto | LXM05AD10M2 en 200...240 V 1 fase LXM05BD10M2 en 200...240 V 1 fase LXM05CD10M2 en 200...240 V 1 fase LXM15LD13M3 en 230 V 1 fase LXM15LU60N4 en 230 V trifásica LXM05AD10M3X en 200...240 V trifásica LXM05BD10M3X en 200...240 V trifásica LXM05CD10M3X en 200...240 V trifásica LXM32,D12N4 en 400 V trifásica LXM32,D12N4 en 480 V trifásica |
| extremo de eje | Manipulado |
| Grado de protección IP | IP50 estándar |
| resolución respuesta velocidad | 131072 puntos/vuelta x 4096 vueltas |
| freno de retención | Sin |
| Soporte de montaje | Reborde estándar internacional |
| Conexión eléctrica | Conectores rectos |
| Compatibilidad de gama | Lexium 15 Lexium 05 Lexium 32 |
|---|---|
| supply voltage max | 480 V |
| Número de fases de la red | Trifásica |
| continuous stall current ((*)) | 1,8 A |
| maximum continuous power | 1,06 W |
| Irms de corriente máx, | 5,7 A para LXM05AD10M3X 5,7 A para LXM05BD10M2 5,7 A para LXM05BD10M3X 5,7 A para LXM05CD10M2 5,7 A para LXM05CD10M3X 5,3 A para LXM15LD13M3 5,3 A para LXM15LU60N4 5,7 A para LXM05AD10M2 5,7 A para LXM32,D12N4 |
| corriente permanente máx. | 5,7 A |
| frecuencia de conmutación | 8 kHz |
| segundo eje | Sin extremo de segundo eje |
| diámetro del eje | 11 mm |
| longitud de eje | 23 mm |
| señal entrada | 18 mm |
| tipo de respuesta | SinCos Hiperface multivolta |
| tamaño brida motor | 70 mm |
| Número de pilas de motor | 1 |
| constante de par | 0,8 N.m/A en 120 °C |
| constante de regulación por fcem | 46 V/krpm en 120 °C |
| número de polos de motor | 6 |
| inercia del rotor | 0,25 kg.cm² |
| resistencia del estator | 10,4 Ohm en 20 °C |
| inductancia del estator | 38,8 mH en 20 °C |
| constante de tiempo eléctrica de estator | 3,73 ms en 20 °C |
| fuerza radial máxima (Fr) | 360 N en 6000 rpm 380 N en 5000 rpm 410 N en 4000 rpm 460 N en 3000 rpm 520 N en 2000 rpm 660 N en 1000 rpm |
| fuerza máx, axial Fa | 0,2 x Fr |
| tipo de refrigeración | Conven natural |
| Longitud | 154 mm |
| diámetro de base de fijación de centrado | 60 mm |
| Profundidad del collar | 2,5 mm |
| Número de agujeros de montaje | 4 |
| diámetro agujeros de montaje | 5,5 mm |
| diámetro del círculo de los agujeros de montaje | 82 mm |
| Peso del producto | 2,2 kg |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en el paquete 1 | 1 |
| Paquete 1 Altura | 11,5 cm |
| Paquete 1 Ancho | 19,0 cm |
| Paquete 1 Longitud | 39,5 cm |
| Paquete 1 Peso | 2,444 kg |
| Tipo de unidad de paquete 2 | P06 |
| Número de unidades en el paquete 2 | 18 |
| Paquete 2 Altura | 77,0 cm |
| Paquete 2 Ancho | 80,0 cm |
| Paquete 2 Longitud | 60,0 cm |
| Paquete 2 Peso | 52,492 kg |
